- Опросный лист для заказа паяного пластинчатого теплообменника СВ 16 Альфа Лаваль (Alfa Laval, Швеция)39 кб, 23 сентября в 20:23

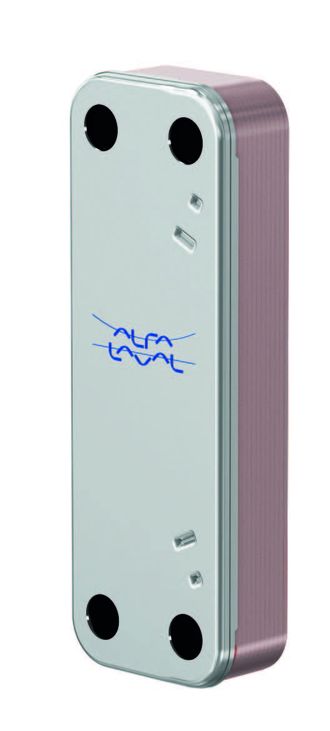

Паяный пластинчатый теплообменник СВ 16 Альфа Лаваль (Alfa Laval, Швеция)
| Мин/Макс рабочая температуа (*С) | -160/225 |
| Макс. рабочее давление (бар) | 32/32 |
| Обьем (литры) | 0,027 |
| Макс. расход (м3/ч) | 3,6 |
| Высота, a, (мм) | 211 |
| Ширина, b, (мм) | 74 |
| Расст. между портами по гориз., с, (мм) | 172 |
| Расст. между портами по верт., d, (мм) | 40 |
| Длина пакета пластин, А, (мм) | 7 + (2,16 * n) |
| Масса пустого теплообменника, (кг) | 0,27 + (0,04 *n) |
| Стандартная наружная резьба (дюймы) | 3/4 |
| Материал пластин | AISI 316 |
| Материал патрубков | AISI 316 |
| Материал припоя | медь |
| Макс. кол. пластин | 60 |
Паяный теплообменник CB 16 – это продукт известной компании Alfa Laval. Он пришел на замену популярного аппарата - паяного теплообменника СВ 14 в 2014 году. Данный вид оборудования имеет следующие характерные особенности - отсутствие стяжных болтов, а так же прокладок и прижимных плит. Теплообменник Alfa Laval CB 16 имеет только канальные и наружные пластины, а так же патрубки. Материалом, из которого изготовлены все эти составные элементы устройства, служит стандартная нержавеющая сталь. Пластины теплообменного устройства представляют собой тонкие гофрированные частицы, которые плотно соединены друг с другом во всех точках контакта с помощью вакуумной пайки. Это обеспечивает довольно продуктивный КПД теплоотдачи и высокий уровень сопротивления давлению.
Подобное строение пластин рассчитано специально для эксплуатации теплообменников длительное время. Для припоя в процессе пайки используются медь или никель. Припаянные медью теплообменные агрегаты, находят свое применение в основном в системах теплового водоснабжения или кондиционирования воздуха.
