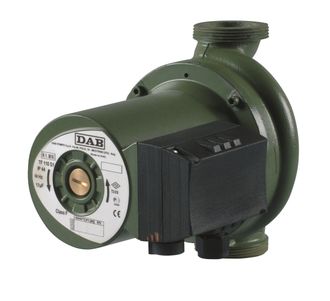

Циркуляционный насос DAB A 56/180 T (Ду=1 1/2"; U=380В) 505805601
Технические характеристики
| Производительность Q м3/ч |
Производительность Q л/мин | Напор H (м) |
| 0 |
0 |
6,42 |
| 0,6 |
10 |
6,42 |
| 1,2 |
20 |
6,41 |
| 1,8 |
30 |
6,4 |
| 2,4 |
40 |
6,4 |
| 3,0 |
50 |
6,4 |
| 4,2 |
70 |
6,1 |
| 7,2 |
120 |
4,8 |
| Монтажная длина (межосевое расстояние), мм |
180 |
|
| Резьбовые соединения (патрубки насоса) |
1 1/2" | |
| Источник питания, 50 Гц | 3x400 V ∼ | |
| Р1 макс. мощн., Вт | 297 | |
| Ln, А | 0,6 | |
| N макс., об./мин | 2704 | |
| Миним.давление на входе t° +90°C |
m.c.a. 1,5 | |
| Размеры упаковки, ДхВхШ,мм |
206х170х180 | |
| объем упаковки, м3 | 0,066 | |
| Вес, кг | 5,3 | |
Циркуляционный насос DAB A 56/180 T 505805601 (Италия)
Назначение.
Разработано специально для индивидуальных систем отопления и кондиционирования.
Рабочий диапазон.
Производительность: от 1 до 7,2 куб.м./ч, напор – до 6,42 м. водяного столба.
Максимальное рабочее давление: 10 бар (1000 kPa).
Перекачиваемая жидкость.
Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля – 30%).
Температура: от –10 до +110°С.
Основные материалы. Гидравлический корпус – чугун, рабочее колесо – технополимер,
ротор – нержавеющая сталь, уплотнение – EPDM.
Особенности. Подшипники двигателя смазываются перекачиваемой жидкостью. Для двигателей трехфазных моделей необходимо предусмотреть внешнюю защиту от перегрузки. Трехфазные двигатели имеют две скорости вращения.
Монтаж. Вал двигателя строго в горизонтальном положении на подающей или обратной трубе, всасывающим патрубком как можно ближе к расширительному баку, выше максимального уровня котла и как можно дальше от отводов, поворотов и соединений, для предотвращения турбулентности воды и,как следствие, повышенного шума.
Стандартное электропитание: 3x400 В.
Степень защиты: IP 44.
Класс изоляции: F
Конструктивные характеристики
Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором.
Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые, или фланцевые с отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха.
Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 2 скорости в трехфазной версии.
В трехфазных модификациях переключение скоростей осуществляется при помощи перемычек на выводах обмоток статора.
Для трехфазных двигателей должен быть установлен пускатель на линии питания двигателя. Пускатель
должен быть подключен к тепловой защите от перегрузки, встроенной в двигатель, чтобы защищать
двигатель на всех скоростях.
