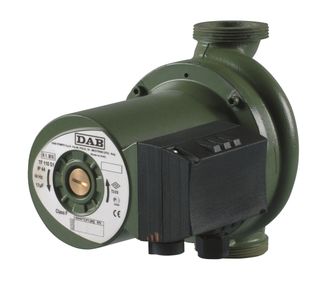

/058c00c83a4ba15.ru.s.siteapi.org/img/5459014c03f99ec03082aaa1cf12afdf439b90dd.jpg "Циркуляционный насос DAB A 110/180 M (Ду=1 1/2"; U=220В) 505808001")
/058c00c83a4ba15.ru.s.siteapi.org/img/93c0470a0661cf6619627d7c1e34ef0f7459195e.jpg "Циркуляционный насос DAB A 110/180 M (Ду=1 1/2"; U=220В) 505808001")
/058c00c83a4ba15.ru.s.siteapi.org/img/c6cc528ebfe5fbd33ece7543abab44aa4946ef6f.jpg "Циркуляционный насос DAB A 110/180 M (Ду=1 1/2"; U=220В) 505808001")
- Руководство по эксплуатации (паспорт, инструкция) Циркуляционный насос DAB A 110/180 M 505808001 (Италия)2.8 Мб, 08 декабря в 22:45
- Инструкция по монтажу (паспорт, руководство) Циркуляционный насос DAB A 110/180 M 505808001 (Италия)751.6 кб, 08 декабря в 22:45
Циркуляционный насос DAB A 110/180 M (Ду=1 1/2"; U=220В) 505808001
Технические характеристики
| Производительность Q м3/ч |
Производительность Q л/мин | Напор H (м) |
| 0 |
0 |
11,3 |
| 0,6 |
10 |
11,0 |
| 1,2 |
20 |
10,8 |
| 1,8 |
30 |
10,5 |
| 2,4 |
40 |
10,0 |
| 3,0 |
50 |
9,8 |
| 4,2 |
70 |
8,9 |
| 7,2 |
120 |
6,7 |
| Монтажная длина (межосевое расстояние), мм |
180 |
|
| Резьбовые соединения (патрубки насоса) |
1 1/2" | |
| Источник питания, 50 Гц | 1x230 V ∼ | |
| Р1 макс. мощн., Вт | 410 | |
| Ln, А | 1,77 | |
| N макс., об./мин | 2759 | |
| Миним.давление на входе t° +90°C |
m.c.a. 2,5 | |
| Размеры упаковки, ДхВхШ,мм |
237х200х272 | |
| объем упаковки, м3 | 0,066 | |
| Вес, кг | 5,3 | |
Циркуляционный насос DAB A 110/180 M 505808001 (Италия)
Назначение.
Разработано специально для индивидуальных систем отопления и кондиционирования.
Рабочий диапазон.
Производительность: от 1 до 7,2 куб.м./ч, напор – до 11,3 м. водяного столба.
Максимальное рабочее давление: 10 бар (1000 kPa).
Перекачиваемая жидкость.
Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля – 30%).
Температура: от –10 до +110°С.
Основные материалы. Гидравлический корпус – чугун, рабочее колесо – технополимер,
ротор – нержавеющая сталь, уплотнение – EPDM.
Особенности. Подшипники двигателя смазываются перекачиваемой жидкостью. Двигатели однофазных моделей не требует дополнительной защиты от перегрузки, имеют три скорости вращения двигателя.
Монтаж. Вал двигателя строго в горизонтальном положении на подающей или обратной трубе, всасывающим патрубком как можно ближе к расширительному баку, выше максимального уровня котла и как можно дальше от отводов, поворотов и соединений, для предотвращения турбулентности воды и,как следствие, повышенного шума.
Стандартное электропитание: 1x230 В.
Степень защиты: IP 44.
Класс изоляции: F
Конструктивные характеристики
Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором.
Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые, или фланцевые с отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха.
Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 3 скорости вращения
в однофазной версии. в однофазной версии, скорости выбираются специальным переключателем на клеммной коробке.
Тепловой выключатель встроен в обмотки статора в однофазной версии двигателя.
