- Руководство по эксплуатации (паспорт, инструкция) Циркуляционный насос DAB B 110/250.40 M 505818001 (Италия)2.8 Мб, 09 декабря в 17:48
- Инструкция по монтажу (паспорт, руководство) Циркуляционный насос DAB B 110/250.40 M 505818001 (Италия)751.6 кб, 09 декабря в 17:48

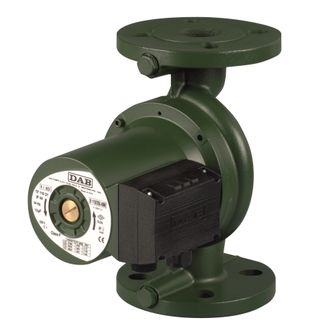

Циркуляционный насос DAB B 110/250.40 M (Дy=40мм; U=220В) 505818001
Технические характеристики
| Производительность Q м3/ч |
Производительность Q л/мин | Напор H (м) |
| 0 |
0 |
11,3 |
| 0,6 |
10 |
11,0 |
| 1,2 |
20 |
10,8 |
| 1,8 |
30 |
10,5 |
| 2,4 |
40 |
10,0 |
| 3,0 |
50 |
9,8 |
| 4,2 |
70 |
9,2 |
| 7,2 |
120 |
7,0 |
| 12 | 200 | 1,7 |
| Монтажная длина (межосевое расстояние), мм |
250 |
|
| Контрфланцы (патрубки насоса) |
40 мм |
|
| Источник питания, 50 Гц | 1x230 V ∼ | |
| Р1 макс. мощн., Вт | 410 | |
| Ln, А | 1,77 | |
| N макс., об./мин | 2746 | |
| Миним.давление на входе t° +90°C |
m.c.a. 2,5 | |
| Размеры упаковки, ДхВхШ,мм |
302х202х283 | |
| объем упаковки, м3 | 0,013 | |
| Вес, кг | 9,3 | |
Циркуляционный насос DAB B 110/250.40 M 505818001 (Италия)
Назначение.
Разработано специально для индивидуальных систем отопления и кондиционирования.
Рабочий диапазон.
Производительность: от 1 до 12 куб.м./ч, напор – до 11,3 м. водяного столба.
Максимальное рабочее давление: 10 бар (1000 kPa).
Перекачиваемая жидкость.
Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля – 30%).
Температура: от –10 до +110°С.
Основные материалы. Гидравлический корпус – чугун, рабочее колесо – технополимер,
ротор – нержавеющая сталь, уплотнение – EPDM.
Особенности. Подшипники двигателя смазываются перекачиваемой жидкостью. Двигатели однофазных моделей не требует дополнительной защиты от перегрузки, имеют три скорости вращения двигателя. Для двигателей трехфазных моделей необходимо предусмотреть внешнюю защиту от перегрузки. Трехфазные двигатели имеют две скорости вращения. Сдвоенные модели имеют встроенный обратный клапан.
Монтаж. Вал двигателя строго в горизонтальном положении на подающей или обратной трубе, всасывающим патрубком как можно ближе к расширительному баку, выше максимального уровня котла и как можно дальше от отводов, поворотов и соединений, для предотвращения турбулентности воды и,как следствие, повышенного шума.
Стандартное электропитание: 1x230 В.
Степень защиты: IP 44.
Класс изоляции: F
Конструктивные характеристики
Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором.
Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые, или фланцевые с отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха.
Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 3 скорости вращения
в однофазной версии. в однофазной версии, скорости выбираются специальным переключателем на клеммной коробке.
Тепловой выключатель встроен в обмотки статора в однофазной версии двигателя.
