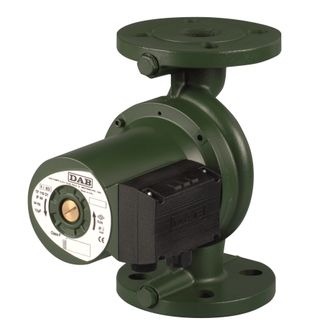

Циркуляционный насос DAB B 110/250.40 T (Ду=40 мм; U=380В) 505818601
Технические характеристики
| Производительность Q м3/ч |
Производительность Q л/мин | Напор H (м) |
| 0 |
0 |
11,3 |
| 0,6 |
10 |
11,0 |
| 1,2 |
20 |
10,8 |
| 1,8 |
30 |
10,5 |
| 2,4 |
40 |
10,0 |
| 3,0 |
50 |
9,8 |
| 4,2 |
70 |
9,2 |
| 7,2 |
120 |
7,0 |
| 12 | 200 | 1,6 |
| Монтажная длина (межосевое расстояние), мм |
250 |
|
| Контрфланцы (патрубки насоса) |
40 мм |
|
| Источник питания, 50 Гц | 3x400 V ∼ | |
| Р1 макс. мощн., Вт | 403 | |
| Ln, А | 0,9 | |
| N макс., об./мин | 2759 | |
| Миним.давление на входе t° +90°C |
m.c.a. 2,5 | |
| Размеры упаковки, ДхВхШ,мм |
302х202х283 | |
| объем упаковки, м3 | 0,013 | |
| Вес, кг | 9,3 | |
Циркуляционный насос DAB B 110/250.40 T 505818601 (Италия)
Назначение.
Разработано специально для индивидуальных систем отопления и кондиционирования.
Рабочий диапазон.
Производительность: от 1 до 12 куб.м./ч, напор – до 11,3 м. водяного столба.
Максимальное рабочее давление: 10 бар (1000 kPa).
Перекачиваемая жидкость.
Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля – 30%).
Температура: от –10 до +110°С.
Основные материалы. Гидравлический корпус – чугун, рабочее колесо – технополимер,
ротор – нержавеющая сталь, уплотнение – EPDM.
Особенности. Подшипники двигателя смазываются перекачиваемой жидкостью. Для двигателей трехфазных моделей необходимо предусмотреть внешнюю защиту от перегрузки. Трехфазные двигатели имеют две скорости вращения.
Монтаж. Вал двигателя строго в горизонтальном положении на подающей или обратной трубе, всасывающим патрубком как можно ближе к расширительному баку, выше максимального уровня котла и как можно дальше от отводов, поворотов и соединений, для предотвращения турбулентности воды и,как следствие, повышенного шума.
Стандартное электропитание: 3x400 В.
Степень защиты: IP 44.
Класс изоляции: F
Конструктивные характеристики
Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором.
Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые, или фланцевые с отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха.
Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 2 скорости в трехфазной версии.
В трехфазных модификациях переключение скоростей осуществляется при помощи перемычек на выводах обмоток статора.
Для трехфазных двигателей должен быть установлен пускатель на линии питания двигателя. Пускатель
должен быть подключен к тепловой защите от перегрузки, встроенной в двигатель, чтобы защищать
двигатель на всех скоростях.
